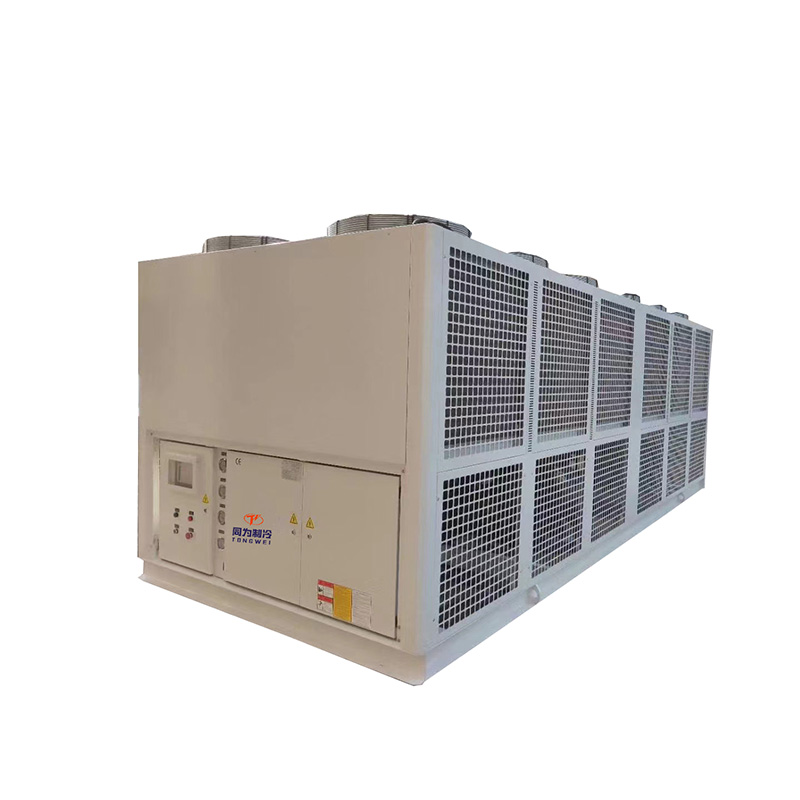

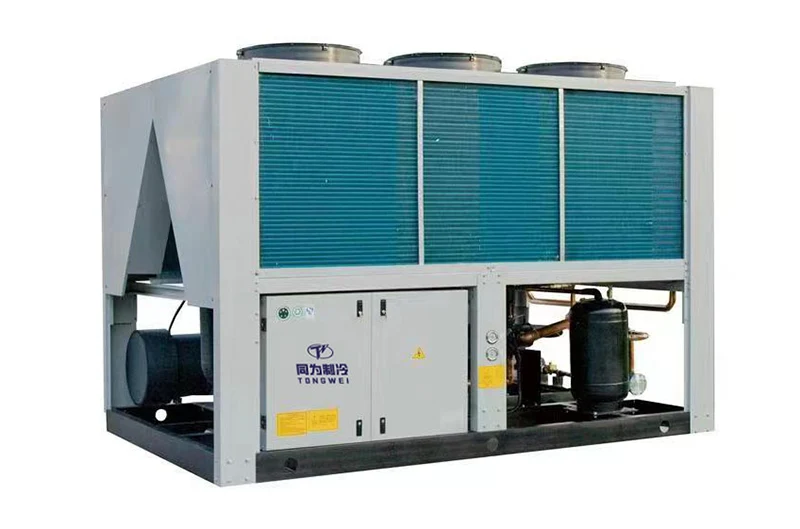

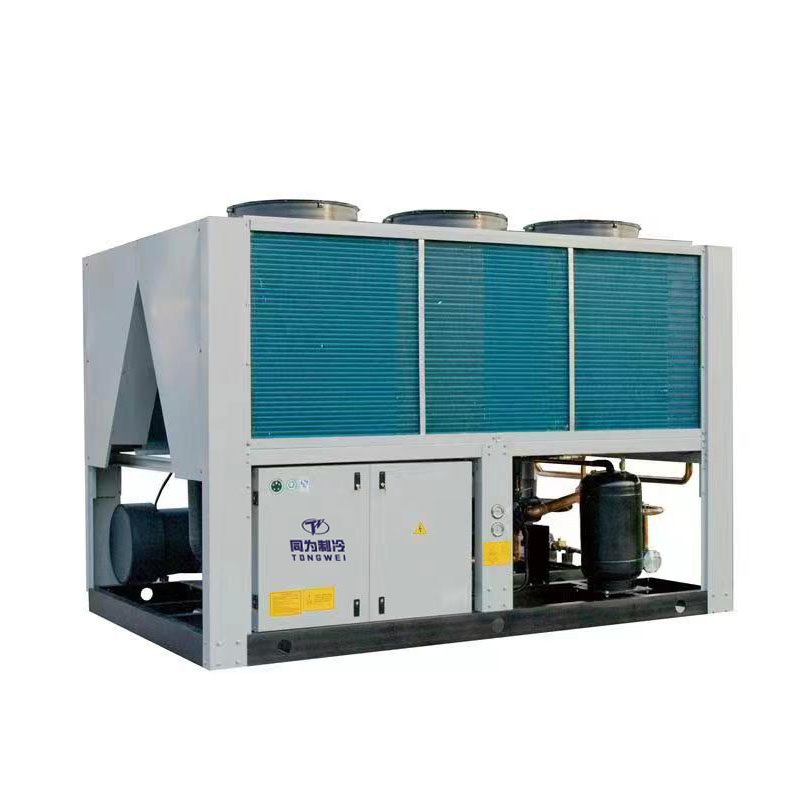

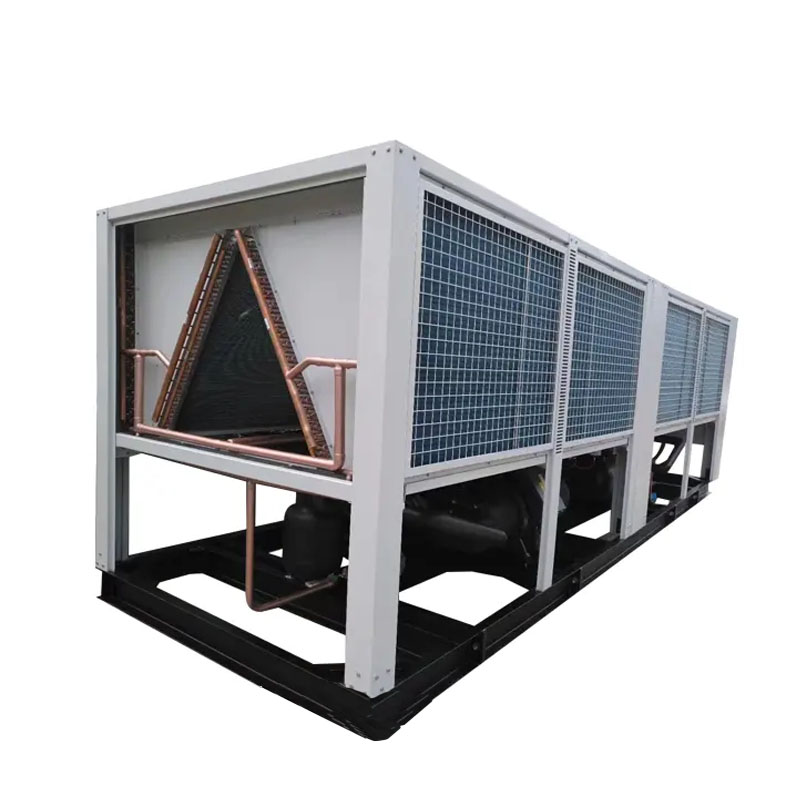

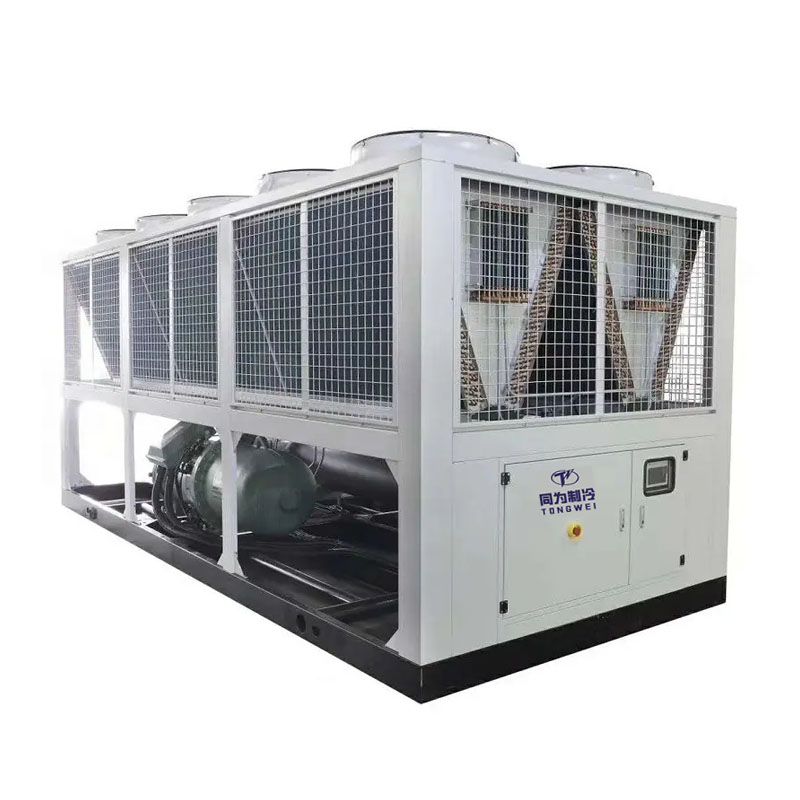

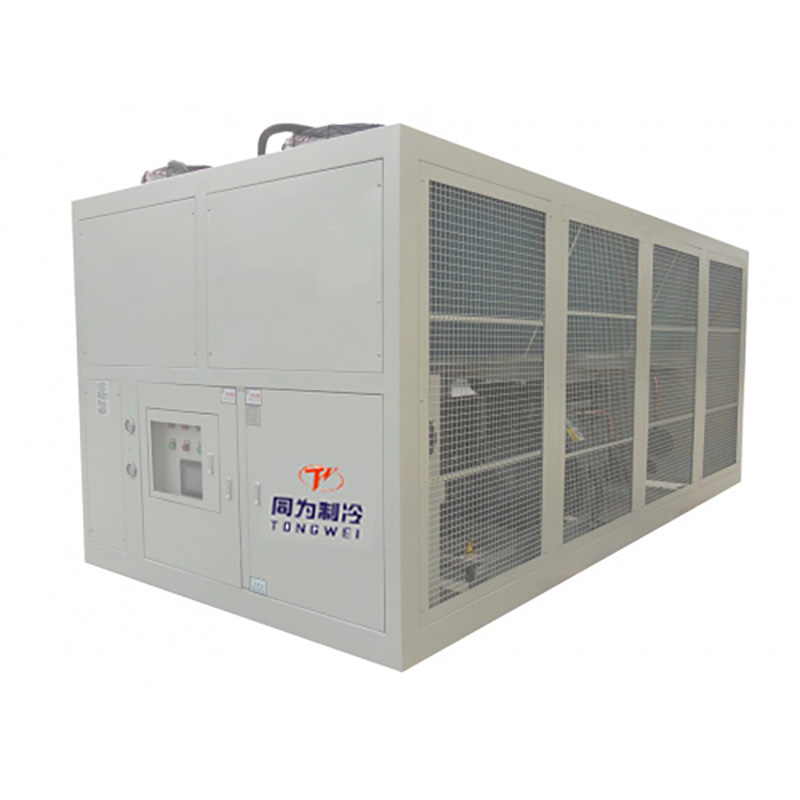

100 tonnia 350 kW: n teollisuusilmajäähdytetty ruuvijäähdytinyksikkö

100 tonnia 350 kW: n teollisuusilmajäähdytetty ruuvijäähdytinyksikkö

100 tonnia 350 kW: n teollisuusilmajäähdytetty ruuvijäähdytinyksikkö on jäähdytyskone, joka jäähdytetään suoraan ympäristön ilman mekaanisella kiertämisellä suoraan jäähdyttimen lauhduttimen kelan läpi, karkottamalla lämpöä ilmakehään. Tämä yksikkö on varustettu yhdellä Hanbell -tuotemerkillä kuuluisa ruuvityyppikompressorit, joilla on muuttuva nopeusvaihtoehdot, ja käyttävät R407C: tä, R22: n, R134A ja R404 Jäähdyttimen käyttöolosuhteet, levitysvaatimukset ja ympäristön lämpötila -20 ° F-125 ° F (-29 ° C-52 ° C), kuoren ja putken lämmönvaihdin, laajennusventtiilin ja ilmajäähdyttimen lauhduttimen. Sitä käytetään laajasti monilla toimialoilla ja levityksellä, kuten: muoviteollisuus, kuten injektiomuovauslaite, puristuskone, puhaltaa muovauskone, kemiallinen prosessi, ruoka- ja juomaprosessi, kuten päivittäinen maidonjäähdytys, joka voi tuottaa jäähdytetyn veden lämpötilan välillä 20 ° F-80 ° F (-7 ° C-27 ° C).

100 tonnin 350 kW: n teollisuusilmajäähdytetty ruuvijäähdyttimemme on saatavana integroiduilla pumppauspaketeilla tai ilman sitä, mukaan lukien korkean ja matalan paineen pumppaus erillisellä ja sisäänrakennettuun paineistettuun ja painettuun säiliöön.

Tongwei on vienyt Kiinan ylimmän valmistajan ja toimittajana ilmajäähdytetyn ruuvijäähdyttimen yli 15 vuoden aikana, ja se on viettänyt erilaisia ​​ilmajäähdytettyjä ruuvijäähdyttimiä jäähdytyskapasiteettia 40tonista, 50tonista, 80tonista ja 150tonista Yhdysvaltoihin, Kanadaan, Filippiineihin, Australiaan, Malesiaan, Singaporeen, Indonesiaan, Chileen, Meksikoon, Argentiina, Kolumbia, Etelä -Afrikka, KUVA, EGYPT, SAUDI, Kokemus takaa parhaan laadukkaan jäähdyttimen koneiden tuotannon uskomattomilla eritelmillä, supertakuutarjouksilla ja parhaiten myyntipalvelun jälkeen .tongwei voi tarjota paitsi vakiokokoonpanojäähdyttimiä, mutta joitain muita räätälöityjä ruuvijäähdyttimiä. Ota yhteyttä saadaksesi parhaan veden jäähdytysratkaisun ilmajäähdytteisestä ruuvijäähdyttimestäsi.

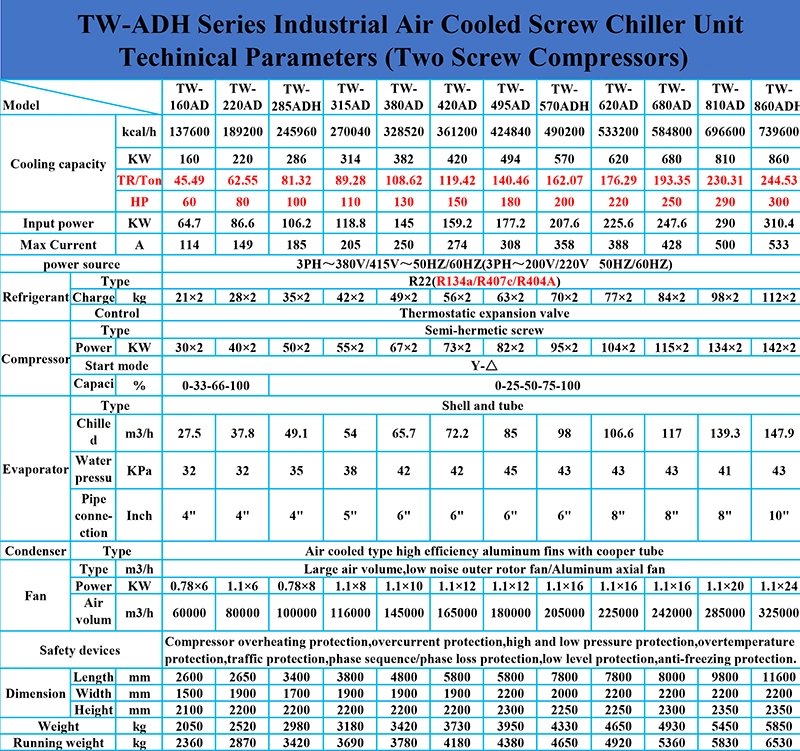

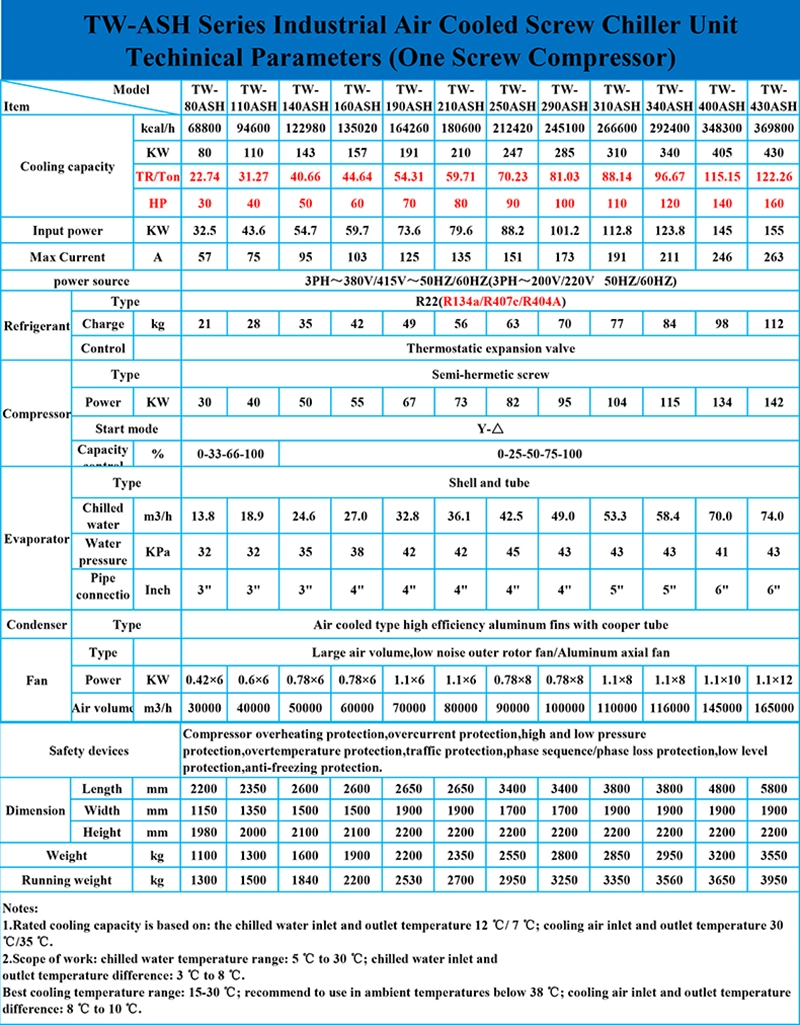

1.Air -jäähdytetty ruuvijäähdytinyksikön tekninen eritelmä

2.Miten 100 tonnin 350 kW: n teollisuusilmajäähdytetty ruuvijäähdytinyksikkö toimii?

Ilmajäähdytetyn ruuvijäähdyttimen varten jäähdytin on erittäin hyötysuhdekuoren ja putken höyrystimen kanssa ilman vesisäiliötä ja vesipumppua jäähdyttimen sisällä, joten se tarvitsee kytkentäpuskurin säiliön ja pumpun ulkopuolelle, katso puhallusliitäntä Piirustus viitteet:

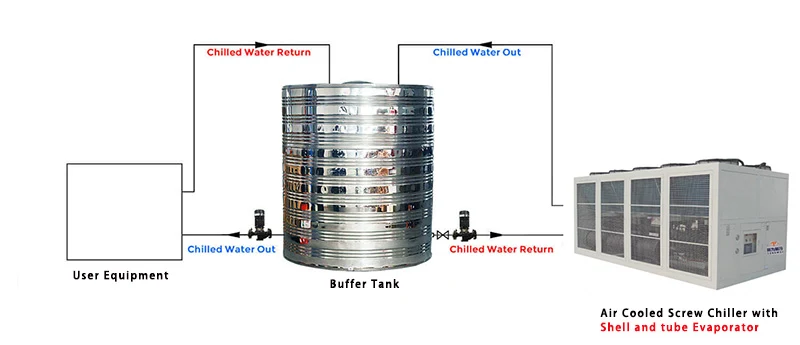

100 tonnia 350 kW: n teollisuusilmajäähdytetty ruuvijäähdytinyksikkö puskurivesisäiliöllä asennuksen ulkopuolelle viite

3. teollisuuden ilmajäähdytetyn ruuvijäähdytinyksikön ominaisuudet

✮voi tunnettu tuotemerkkiruuvikompressori

Yksikkö omaksuu Saksan Bitzerin tai Taiwan Hanbell -brändin puoliksi-Hermen ruuvikompressorin. Viimeisin 5–6 patentoitu ruuvirotoriprofiili erinomaisella tehokkuudella.

Säädettävä ääretön tai tiiviisti askel kapasiteetin hallinta, siinä on energiatehokas, vakaa ja hiljainen juokseminen. Edistynein patentoitu korkein tarkan valmistusprosessi. Rakennettu täydellinen älykäs valvonta ja suojaus, mukaan lukien lämpömoottorin lämpötilan valvonta, vaihesekvenssien seuranta, manuaalinen nollaus lukitus, öljyn lämpötila-anturi.

Laaja kylmäainevaihtoehto, mukaan lukien R134A, R407C ja R22 (R404A pyynnöstä).

✮Microprogramming -ohjausjärjestelmä

Industrial PLC: n keskitetty ohjaus yhdistettynä kompressorin kapasiteetinhallintajärjestelmään, tarkkailee tarkasti. Integroitu suoja matalan lämpötilan, korkean/matalan paineen, jäätymisen estämisen, vaiheen puuttuvan, anti-faasin, ylikuormituksen, moottorin yli lämpötilan, öljy-eron, virtauskytkimen, käynnistyksen viiveen.

Valinnainen toimintakieli, valikon johtaminen, yksikkö, joka käyttää tilaa helppo säätää.

Heady -asennus, luotettava käynnissä

Se ei tarvitse olla yhteydessä jäähdytystorniin

Tiivisesti askeleen aloittaminen minimoi vaikutukset sähkölle.

Vakaa ja turvallinen juokseminen, alhainen värähtely, helppo asennus.compact -rakenne, vähemmän tilan kysyntä ja painovalo, helppo kuljetus ja asennus.

Täysin langallinen, tarkastellut ja testattu ennen toimitusta, säästäen asennusaikaa ja kustannuksia.

W-muotoinen alumiini-evätyyppinen lauhduttelija, varmistamalla riittävä lämmönvaihtopinta-ala pienemmässä yksikön koossa

-Korkea tehokas höyrystin sisäisellä kierteellä kupariputkella. Laaja ilmatilavuusaksiaalinen tuuletin metalliterillä. Moottori erotettu verkkokannasta, kiinnitetty pakokaasulle Metal Siemens PLC -ohjauksella, LCD-kosketusnäytön rajapinnalla.

Vakiosuunnittelu ladattu R22, CFC Free R407C, R410A, R404A, R134A vaihtoehtona.

380V-415V/50Hz 3PH standardisuunnittelulle. Erilainen suunnittelu asiakkaan pyynnöstä, kuten 220-570V 60Hz 3PH Filippiinien, Meksikon tai USA: n asiakkaille.

4.Mitä ovat 100 tonnin 350 kW: n teollisuusilmajäähdytetyn ruuvin jäähdytysyksikön pääkomponentit

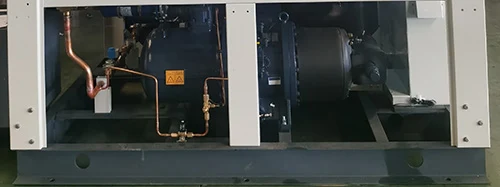

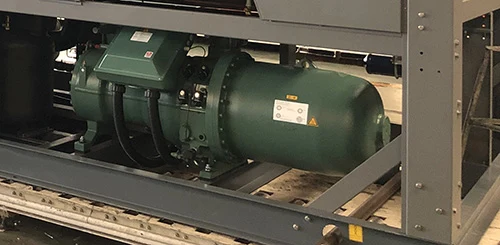

4.1 Kompressori

Kompressori on avainlähtö teollisuusilmajäähdytetyssä ruuvijäähdyttimen yksikössä, koska se tuottaa painevaihteluita kylmäaineen sekoittamiseksi.

100 tonnin 350 kW: n ilmajäähdytetyn ruuvin jäähdytysyksikön, joka on yhden yksikön Hanbell -ruuvimerkki- tai Bizter -ruuvikompressorilla valinnaiseksi, riippuu vaaditusta jäähdytyskapasiteetista käyttämällä R407C -kylmäainetta, tämä tuotemerkin kompressi on korkea jäähdytystehokkuus, alhainen melu, energiansäästö, ympäristönsuojelu ja kestävyys, turvallisuus ja stabiilisuus.

Jokainen ruuvikompressori, jolla on 4 askelta energianhallinta 25%-50%-75%-100%varmistaakseen, että koko ruuvijäähdytin on vakaa ja takaa korkean jäähdytyskyvyn.

Hanbell -ruuvikompressori

Bizter -ruuvikompressori

4.2 Höyrystin

Höyrystin on tärkeä komponentti teollisuusilmajäähdytetyn ruuvijäähdyttimen yksikön kanssa, koska se vastaa lämmön uuttamisesta jäähdytetystä nesteestä, se sijaitsee kompressorin ja laajennusventtiilin välissä. Ruuvikompressorin jäähdytin käyttää erittäin tehokasta suljettua silmukkakuorta ja putken tyyppistä lämmönvaihtoa höyrystimenä.

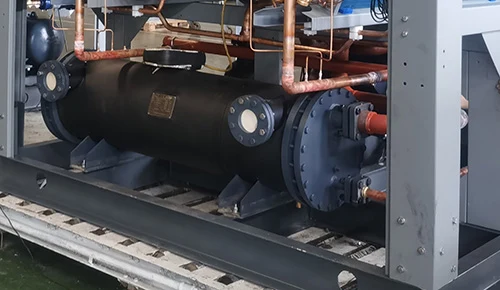

Kuori- ja putken höyrystin

5.3 lauhdutinta

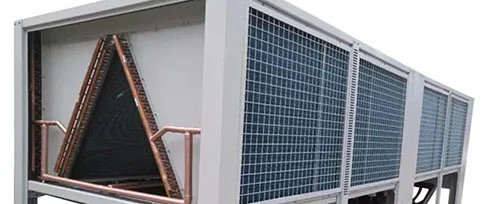

Ilmajäähdytetyn ruuvijäähdytinyksikön lauhduttimet on varustettu tehokkailla ristikkäisillä evällä ja naarasmellennetyillä kupariputkilla suuren lämmönvaihtotehokkuuden ja hyvän vakauden saavuttamiseksi. Se on kompressorista vapautuva kylmäaineen höyry jäähdyttämään neste- tai kaasu-neste-seokseen.

Alumiini Fin+Fan Clainser

5.4 Ohjainpaneeli

Tongwei-jäähdyttimet käyttävät integroitua PLC-ohjausjärjestelmää ihmisen ja tietokoneen käyttöliittymällä ja suurella LED-kosketusnäyttöpaneelilla.

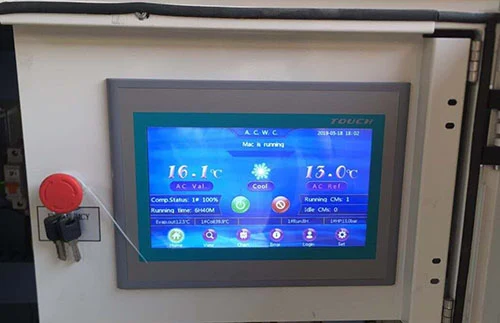

PLC -ohjainpaneeli

5. Kuinka voin valita oikean teollisen ilmajäähdytetyn ruuvin jäähdyttimen yksikön?

On viisi tärkeää jäähdyttimen teknistä tietoa, jotka tarvitset, kun valitset sovellukseesi jäähdyttimen: jäähdyttimen jäähdytyskapasiteetti, toimintaan tarvittava jännite, siihen liittyvä pumpun hevosvoimaa ja virtausnopeutta (ota meihin yhteyttä mukautetulle valinnalle), kylmäaineen ja haihduttajatyypin.

5.1 Laske jäähdyttimen oikea jäähdytyskyky

Yksi yleisimmin kysyy siitä, kuinka voimme tietää jäähdyttimien jäähdytyskyvyn.  Käytämme KW, ton, mutta/h, kcal/h valitaksesi jäähdyttimen jäähdytyskapasiteettia: 1 kW = 860 kcal/h;  1 tonni = 3,517 kW;

1 kW = 3412 btu/h;

Jäähdyttimen jäähdytyskapasiteetin laskemiseksi on myös kaava:.

Jäähdytyskapasiteetti (kW) = virtausnopeus (m3/h)*lämpötilamuutos (T1-T2) /0,86

Lämpökuorma = C (ominaislämpö)* m (laadun lähtö tunnissa)* Lämpötilamuutos (T1-T2)

Ylisuuri jäähdytin 20%: n ihanteellisella koolla KW = kW x 1,2

Huomattu: T1: Tuleva veden lämpötila (℃) T2: Vaadittu jäähdytetyn veden lämpötila (℃)

Esimerkiksi, minkä kokoista jäähdyttimen on jäähdyttämään 10 m³ vettä 35 ° C - 15 ° C 1 tunnissa?

Lämpötilaero = 35 ℃ -15 ℃ = 20 ℃

Veden virtausnopeus = 10 m³/tunti

Jäähdytyskyky KW: ssä = 10 x 20 ÷ 0,86 = 232 kW

Ylisuuri jäähdytin = 232 x 1,2 = 278,4 kW

Jäähdyttimen jäähdytyskapasiteetti 278,4 kW: n jäähdytyskapasiteetti.

5.2 Power

Eri maissa ja alueilla on erilaiset teollisuusalan standardit, yleiset virtalähteet ovat 208-230V, 380-420V, 440-480V, 50Hz tai 60Hz, 3 vaihe.

Filippiineillä virtalähde on 220 V 60Hz 3PH, 380 V 60Hz 3PH, 460 V 60Hz 3PH;

Singaporessa ja Malesiassa virtalähde on 415 V 50Hz 3PH;

Meksikossa virtalähde on 220 V 60Hz 3PH;

Yhdysvalloissa virtalähde on 208 V 60Hz 3PH; 575 V 60Hz 3PH; 480 V 60Hz 3PH ja niin edelleen

5.3 Jäähdytysine

R22, R407C, R404A, R134A ovat valinnaisia ​​valintoja.

R22: Hyvä jäähdytysvaikutus, mutta R22: ta pidetään voimakkaana kasvihuonekaasuna, joten se on kielletty useimmissa maissa.

R407C: Hyvä korvaus R22: lle, hyvä jäähdytysvaikutus.

R404A: Soveltuu levitykseen, joka vaatii matalaa lämpötilaa (alle -10 ° C).

R134A: Polvaton kaasu, jota käytetään pääasiassa ”korkean lämpötilan” kylmäaineena, joka sopii ilmajäähdytteiseen jäähdyttimeen korkeassa ympäristön lämpötilassa yli 50 ℃.

5.4 Höyrystin valitse

Ilmajäähdytetty ruuvijäähdytin käyttää yleensä yhtä haihduttajaa: vain on kuori- ja putken lämmönvaihdin. Kuori- ja putken tyyppinen haihduttaja, joka vaatii lisävesipuskurisäiliön kytkemiseen.

5.5 Puskurin vesisäiliön kapasiteetti Valitse

Puskurisäiliön kapasiteetti voidaan räätälöidä erityistarpeiden mukaan. Se voi puskuroida suuremman lämpökuorman, säilyttää enemmän jäähdytettyä vettä.

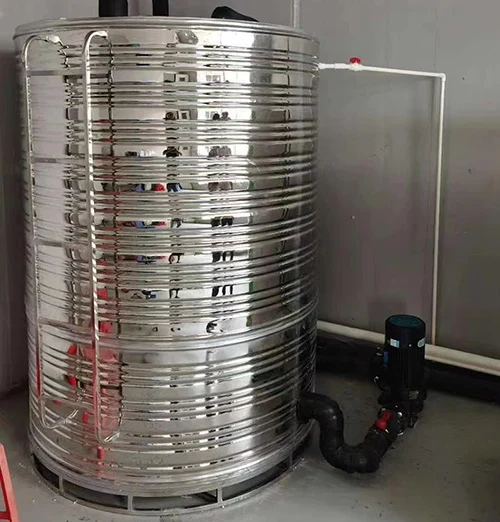

304 ruostumattomasta teräksestä valmistettu vesisäiliö

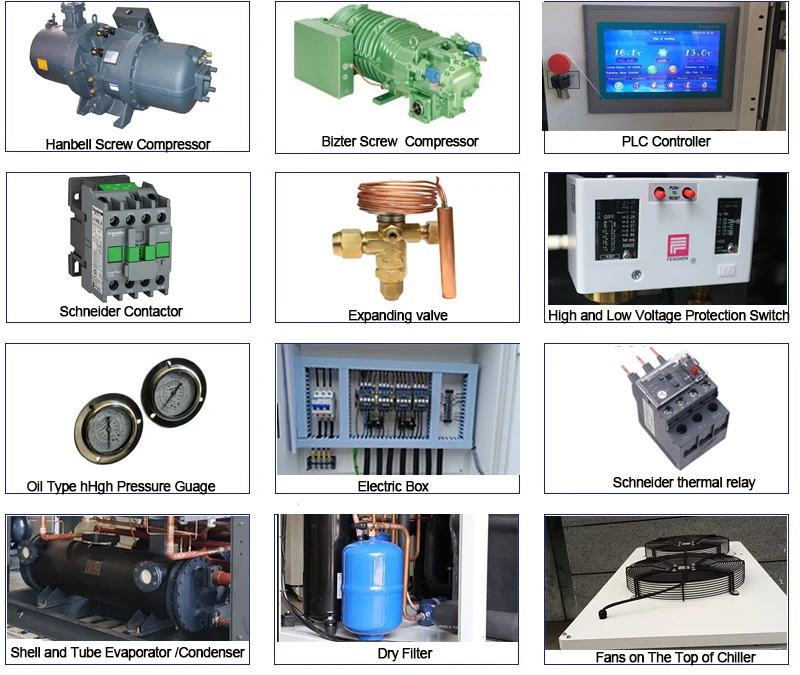

6.Astaa osa ilmajäähdytetylle ruuvijäähdyttimelle

7.Mikä on ero ilmajäähdytetyn ruuvijäähdyttimen ja vesijäähdytetyn ruuvin jäähdyttimen välillä

Ilmajäähdytteiset ja vesijäähdytteiset ruuvityyppiset jäähdyttimet ovat molemmat tyyppisiä ruuvijäähdyttimiä, joita käytetään jäähdytyssovelluksiin eri toimialoilla.

Tärkein ero ilmajäähdytetyn ruuvityyppisen jäähdyttimen ja vesijäähdytetyn ruuvityyppisen jäähdyttimen välillä on lauhduttelija:

Ilmajäähdytteisen ruuvityyppisen jäähdyttimen lauhduttimen jäähdytetään ympäristön ilmalla, jonka jäähdytysprosessin aikana syntynyt lämpö häviää ympäröivään ilmaan;

Vesijäähdytetty ruuvityyppinen jäähdytin kuori- ja putki-vesityyppisellä lauhduttimella, joka on kiinnitetty jäähdytystorniin ja jota käytetään tyypillisesti keskisuurissa ja leveissä asennuksissa, joissa vettä on saatavana. Joten vesijäähdytetty ruuvi jäähdytin on kytketty vesijäähdytystorniin ja vesijäähdytyspumppuun ulkopuolelle, asennus on enemmän vaivaa kuin ilmajäähdytetty ruuvi-jäähdyt.

Mutta jos ympäristön lämpötila on erittäin korkea yli 50 ℃, suosittelemme, että käytät ilmajäähdytettyä ruuvijäähdyttimiä, koska ilmajäähdytetty ruuvijäähdyttimet voivat kuluttaa enemmän energiaa saman jäähdytyskapasiteetin saavuttamiseksi, koska lämmönvaihtoväliaine ja vesijäähdytetty ruuvijäähdyttimet käyttävät vakiovesilähdettä vakaampaan ja tehokkaampaan lämpöhäiriöön ja parempaan valintaan, vesijäähdytetyn ruuvin jäähdytyslaitteessa.

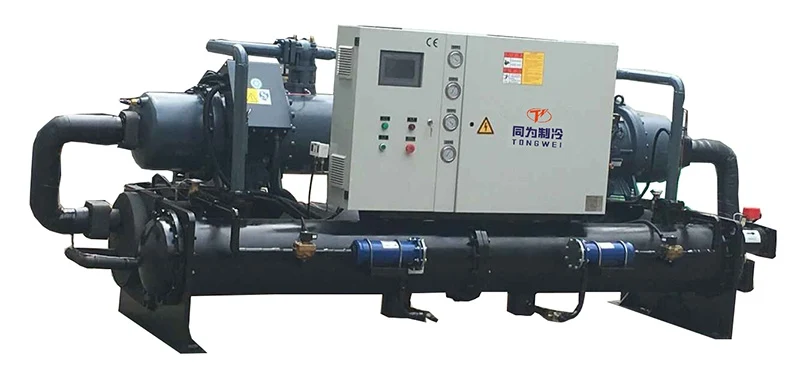

Vesijäähdytetty ruuvijäähdytin

8. Teollisuusilmajäähdytetyn ruuvijäähdytinyksikön teollisuussovellukset

Teollisuusilmajäähdytteiset ruuvijäähdyttimet ovat erittäin suosittuja jäähdytysjärjestelmää, joka voi tarjota tasaisia ​​ja luotettavia vesijäähdytyslähteitä sekä teolliselle että kaupalliselle käytölle.

Ilmajäähdytettyjä ruuvijäähdyttimiä käytetään myös laajasti muoviteollisuudessa, elintarviketeollisuudessa, kemianteollisuudessa ja sementti-/ betonijäähdytyksessä.

8.1 Muoviteollisuus

Ilmajäähdytteisiä ruuvijäähdyttimiä käytetään myös laajasti muoviprosessoissa ja muoviteollisuudessa, mukaan lukien muovinen ruiskuvalu, muovinen suulakepuristus ja suulakepuristuslinjat, puhaltavat muovauskoneet.

Ilmajäähdytteisen ruuvijäähdyttimen käytön tehtävänä on tarjota jäähdytysveden virtausnopeus muovin muotin lämpötilan jäähdyttämiseksi varmistaaksesi tuotteen laadun ja tuotannon tehokkuuden.

Ilmajäähdytetty ruuvijäähdytin muoviteollisuudelle

8.2 Ruoka- ja juomateollisuus

Ilmajäähdytetyt ruuvijäähdyttimet ovat tehokas tapa jäähdyttää tuotteitasi jäähdyttämättä valmistusaluksessa. Joitakin esimerkkejä, kuten viinin käyminen, olut/panimojäähdyttimet, hiilihapotetut vesijäähdyttimet ja meijeriprosessit, on kaikki parannettu käyttämällä vesijäähdyttistä vieritysjäähdyttimiä. Vesi jäähdytetään jäähdyttimissä ja virtaa sitten lämmönvaihtimen ruoka- ja juomasäiliöihin kiinnitettyjen suljettujen silmukkaputkien läpi. Tämä estää metallikorroosiota, jota usein löytyy vedestä ja pitää tuotteesi myös tasaisessa lämpötilassa. Tarvitsetko parhaan hiivan viinin käymisen pitämiseksi tai maitosi estämiseksi, ruuvijäähdytin voi auttaa sinua saavuttamaan ihanteelliset tuloksesi.11

Ilmajäähdytetty ruuvijäähdytin elintarviketeollisuudelle

8.3 Kemianteollisuus

Lääketeollisuus valmistaa lääkkeitä prosessoimalla erilaisten lämmitys- ja jäähdytysparametrien avulla, kun sekoittaminen, suulakepuristus, sekoitus, ilmajäähdytetty ruuvijäähdyttimet ovat jäähdytyskoneita, jotka tarjoavat matalan lämpötilan jäähdytysvettä, vähennä kemiallisten koneiden lämpötilaa ja lääkejäähdytysten käsittelyä.

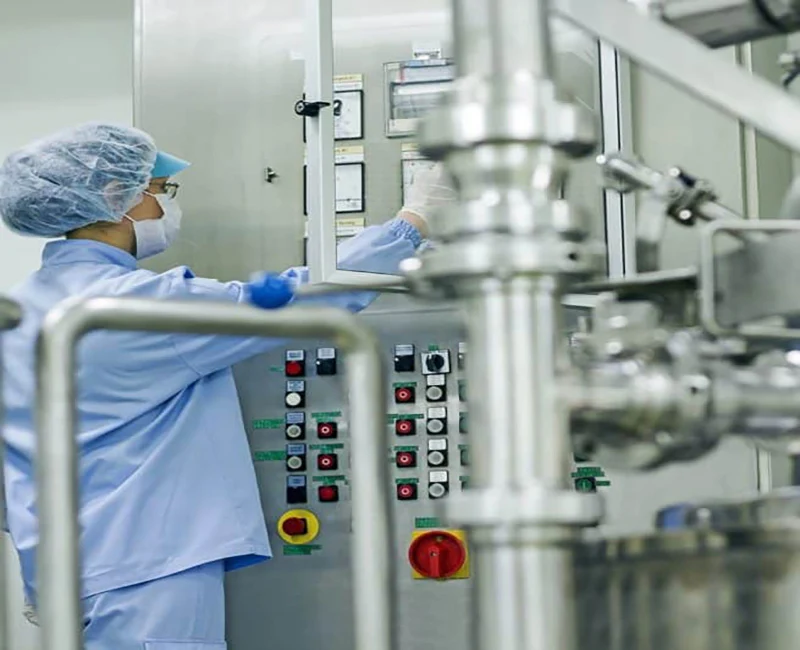

Ilmajäähdytetty ruuvijäähdytin kemianteollisuudelle

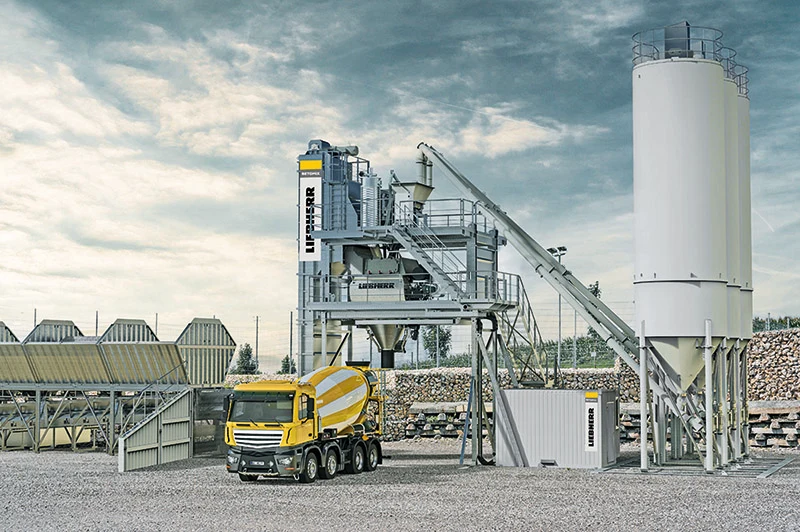

8.4 Sementti /betoni jäähdytys

Sementtituotanto sisältää sarjan kemiallisia reaktioita, jotka tuottavat merkittäviä määriä lämpöä. Välimerkki sekoitetaan yleensä veden kanssa materiaalista, joka tunnetaan nimellä betoni, jonka lämpötila määritetään suuressa määrin sementti -aggregaattien ja veden kemiallisessa yhdistelmässä käytetyn veden avulla.

Ruuvaa jäähdytys sementin ja betonin jäähdytykselle

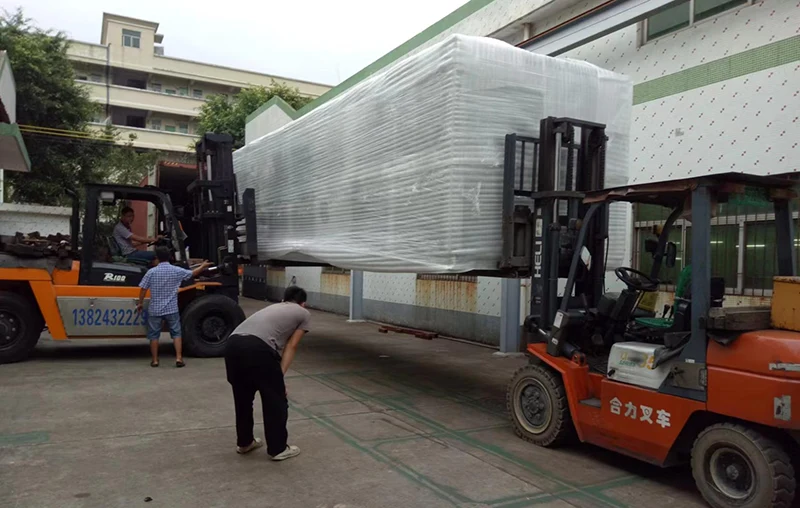

9.Käytä 100 tonnin 350 kW: n teollisuusilmajäähdytetty ruuvijäähdytinyksikkö

Ammattimaisena vesijäähdyttimen toimittajana ja viejänä meillä on oma lähetyslaite, joka järjestäisi lähetyksen. Jäähdytyskoneemme on vaneripakkaus, jotka estävät vaurioita kuljetuksen aikana ja täyttävät vientistandardit. Kolme tapaa voi toimittaa jäähdytysyksikkösi:

1. Laivailma: Koska jäähdytys on kompressorin, vesipumpun ja puhaltimien kanssa, kompressorin sisällä oleva paine kylmäaine ja öljy on vaarallinen esine, jolla on räjähdysmahdollisuus, joten sen on vapautettava paine kylmäaine ennen kuljetusta. (Se tarkoittaa, että vesijäähdytin ilman kylmäainetta valittaessa tätä toimitus tapaa. Kun kone on saapunut määränpäähän, sinun on lisättävä kylmäaine paikallisten ammattilaisten toimesta. Lentoyhtiö pyytää meitä myös toimittamaan monia asiakirjoja todistaakseen, että jäähdytys ei ole vaarallinen tuote. Ilman rahtikustannukset ovat erittäin korkeat, voi olla korkeampi kuin asiakaskustannukset.

2. Laiva merellä: Kuljetusaika on pidempi kuin ilmalla, mutta rahtikustannukset ovat halpoja, eikä kylmäainetta tarvitse lisätä laitteiden saapumisen jälkeen määränpäähän. Tämä lähetystie on sopivin kuljetusmuoto paikallisen sataman toimittamiseen.

3.Jos sinulla on oma lähetyskontti muussa toimittajassasi Kiinassa, voimme auttaa sinua toimittamaan jäähdyttimen koneen toimittajallesi missä tahansa Kiinan kaupungissa.

Miksi sinun pitäisi valita Tongwei teollisuusilmajäähdytetylle ruuvijäähdyttimen toimittajalle?

▪ Kokemus, johon voit luottaa

Olemme suunnitelleet ja rakentaneet vesijäähdytystä yli 15 vuotta. Ilmajäähdytetystä jäähdyttimestä vesijäähdytettyihin jäähdyttimiin ja kaikkeen niiden välillä olemme rakentaneet jäähdyttimiä melkein jokaiselle teollisuudelle ja jokaiselle sovellukselle.

▪ Nopea lainaus

Hanki tarjous projektistasi tänään! Tarjoamme tyypillisesti mukautetun tarjouksen 2 tunnin sisällä.

▪ 24/7 asiakaspalvelu

Usko, että olemme aina vieressäsi. Onko sinulla kysymys tai tarvitset tarjousta, aina joku vastaa puhelimeen 24 tuntia vuorokaudessa.

▪ Kestävä ja luotettava kone

Tuotteemme on valmistettu korkealaatuisista materiaaleista, ja tarjoamme kilpailutakuun kaikille teollisuuden jäähdyttimille.
