Kuinka pienet ilmajäähdytteiset jäähdyttimet tukevat joustavampaa teollisuusjäähdytystä

Teollisuuden jäähdytysjärjestelmien odotetaan tarjoavan vakaan lämpötilan hallinnan lisäämättä tarpeetonta monimutkaista tuotantolaitosta. Pienemmille tuotantolinjoille, laboratoriolaitteille, prosessointikoneille ja muille lämpöä tuottaville sovelluksille ylisuuri keskusjäähdytysjärjestelmä voi aiheuttaa suurempia asennus- ja käyttövaatimuksia kuin on tarpeen.

Tästä syystä pakatut ilmajäähdytteiset jäähdyttimet ovat edelleen käytännöllinen vaihtoehto prosessin jäähdytykseen. Integroimalla tärkeimmät jäähdytyskomponentit kompaktiin järjestelmään ne voivat tuottaa jäähdytettyä vettä ilman erillistä jäähdytystornia. Valmistajien ja laiteintegraattoreiden kannalta tämä voi yksinkertaistaa asennusta ja pitää jäähdytysjärjestelmän suhteellisen helpon käyttää ja huoltaa.

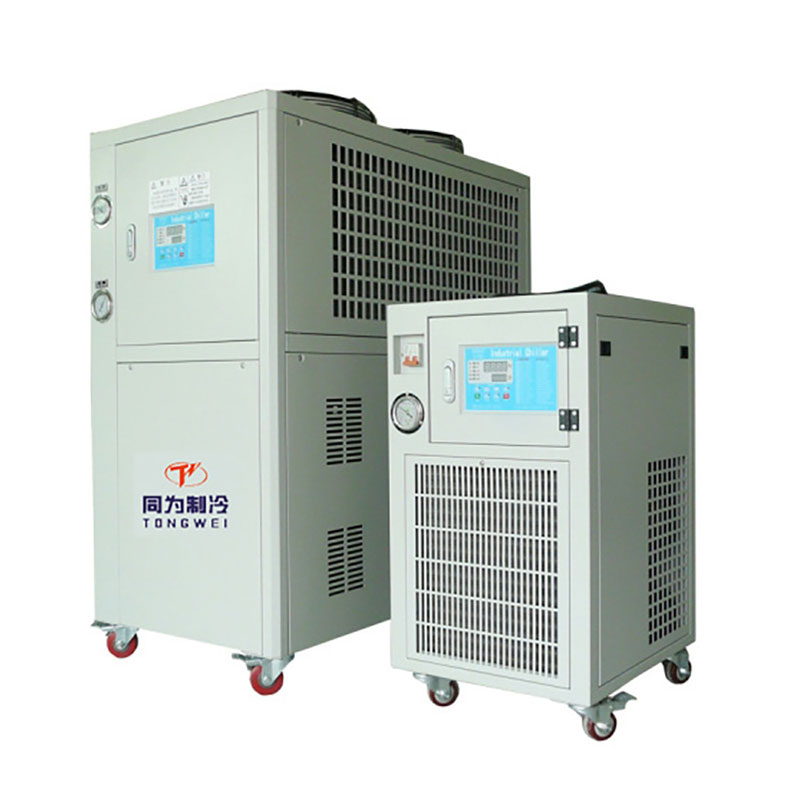

The3 tonnin teollisuuspakattu ilmajäähdytteinen jäähdytinalkaenTONGWEIon suunniteltu tämän tyyppisiin sovelluksiin. Model TW-4A provides a cooling capacity of 10.8 kW at 50 Hz and 12.96 kW at 60 Hz, with a standard 380V/50Hz/3Ph power supply and customized 208–480V/60Hz/3Ph configurations available.

Miksi ilmajäähdytteinen jäähdytys on käytännöllistä teollisuudelle

Erillistä jäähdytystornia ei tarvita

Perinteiset vesijäähdytteiset järjestelmät vaativat tyypillisesti lisälaitteita, kuten jäähdytystornin ja jäähdytysvesipumpun. Ilmajäähdytteinen pakattu jäähdytin hylkää lämmön suoraan ympäröivään ilmaan lauhdutin- ja tuuletinjärjestelmänsä kautta.

Tämä kokoonpano voi vähentää asennettavien apukomponenttien määrää. Se on erityisen hyödyllinen tehtaissa tai työpajoissa, joissa asennustila, veden saatavuus ja järjestelmän monimutkaisuus ovat tärkeitä näkökohtia.

Kompakti jäähdytysratkaisu prosessilaitteille

Teollisuuskoneet tuottavat usein lämpöä jatkuvasti käytön aikana. Maintaining the temperature of process water within an appropriate range can help prevent excessive thermal buildup and support stable machine performance.

Pakattu jäähdytin tarjoaa erillisen jäähdytyslähteen, joka voidaan liittää sopiviin prosessilaitteisiin tai kiertovesijärjestelmiin. Tarkka tarvittava jäähdytysteho määritetään koneen lämpökuorman, käyttöolosuhteiden, ympäristön lämpötilan ja vaaditun veden lämpötilan perusteella.

TONGWEI 3 tonnin jäähdyttimen ydinparametrit

Julkaistujen teknisten tietojen mukaan TW-4A on 3 tonnin teollisuuspakattu ilmajäähdytteinen jäähdytin. Todellinen jäähdytysteho riippuu käyttöolosuhteista, kuten ympäristön lämpötilasta, tulo- ja poistoveden lämpötilasta, virtausnopeudesta, kylmäainekokoonpanosta ja sähkötaajuudesta. Ostajien tulee vahvistaa lopulliset käyttöolosuhteet ennen laitteen valintaa.

Kuinka ilmajäähdytteinen jäähdytin poistaa prosessilämmön

Lämpöä siirretään prosessivedestä

Teollisessa jäähdytyspiirissä lämmin prosessivesi tulee höyrystimeen ja siirtää lämpönsä kylmäaineeseen. Jäähtynyt vesi kierrätetään sitten takaisin laitteisiin, jotka vaativat lämpötilan säätöä.

Prosessi toistuu jatkuvasti niin kauan kuin jäähdytysjärjestelmä on toiminnassa. This closed-loop approach allows the same cooling medium to circulate through the process rather than requiring a constant supply of fresh cooling water.

Lauhdutin hylkää lämpöä ympäröivään ilmaan

Otettuaan lämpöä prosessivedestä kylmäaine siirtää tämän lämmön lauhduttimeen. Ilmajäähdytteisessä järjestelmässä tuulettimet siirtävät ympäröivää ilmaa lauhduttimen poikki vapauttaen lämpöä jäähdytyspiirin ulkopuolelle.

Tämä on olennainen ero ilmajäähdytteisen ja vesijäähdytteisen lämmönpoiston välillä. Ilmajäähdytteisillä järjestelmillä voidaan poistaa jäähdytystornin ja siihen liittyvien jäähdytysvesilaitteiden tarve, mikä voi yksinkertaistaa asennusta sopiviin ympäristöihin.

Miksi Scroll Compressor -kokoonpanolla on merkitystä

Kompakti jäähdytysarkkitehtuuri

TW-4A-kokoonpano käyttää Panasonicin vierityskompressoria. Scroll-kompressoreita käytetään laajalti jäähdytys- ja ilmastointisovelluksissa niiden kompaktin rakenteen ja jatkuvan puristusprosessin vuoksi.

Teollisuuden ostajille kompressorin valintaa tulee harkita yhdessä vaaditun jäähdytyskapasiteetin, käyttölämpötilan, kylmäaineen, sähkönsyötön ja odotetun käyttöjakson kanssa.

Kompressorin kapasiteetin sovittaminen todelliseen lämpökuormaan

Jäähdyttimen valinta yksinkertaisesti koneen nimellisen vetoisuuden mukaan voi johtaa sopimattomaan järjestelmään. Todellinen prosessin lämpökuorma tulee laskea ennen hankintaa.

Sellaiset tekijät kuin jäähdytetyn koneen kulutus, prosessinesteeseen siirtyvä lämpö, ​​käyttöaika, ympäristön lämpötila ja vaadittu lämpötilaero voivat kaikki vaikuttaa vaadittuun jäähdytystehoon.

Missä 3 tonnin teollisuusjäähdytintä voidaan käyttää

Muovinkäsittelylaitteet

Muovin ruiskuvalu- ja suulakepuristusprosessit voivat tuottaa merkittävää lämpöä, joka on poistettava vakaiden käyttöolosuhteiden ylläpitämiseksi. Jäähdytettyä vettä voidaan käyttää sopiviin koneen osiin, muotteihin, hydraulijärjestelmiin tai apuprosessilaitteisiin.

Erillinen pakattu jäähdytin voi tarjota hallitun jäähdytyslähteen ilman, että tehdas tarvitsee asentaa suurta keskitettyä jäähdytysjärjestelmää.

Laser ja käsittelylaitteet

Laserjärjestelmät ja tarkkuuskäsittelylaitteet saattavat vaatia vakaata jäähdytystä toiminnan aikana syntyvän lämmön hallitsemiseksi. Sopiva jäähdytysnesteen lämpötila ja virtausnopeus riippuvat laitevalmistajan vaatimuksista.

Näissä sovelluksissa ostajien tulee tarkistaa lämpötilan vakaus, veden laatuvaatimukset, virtausnopeus ja lämpökuorma ennen jäähdyttimen valintaa.

Ruoan ja juoman jalostus

Jäähdytystä tarvitaan erilaisissa ruoka- ja juomaprosesseissa, mukaan lukien laitteiden jäähdytys, käymiseen liittyvät prosessit ja tuotantojärjestelmien lämpötilan säätö.

Jäähdyttimen kokoonpano tulee valita tietyn prosessin, hygieniavaatimusten, jäähdytysnesteen tyypin ja lämpötila-alueen mukaan sen sijaan, että oletetaan, että yksi kokoonpano sopii jokaiseen käyttötarkoitukseen.

Kemian- ja prosessiteollisuus

Kemiallinen tuotanto voi sisältää lämpöä tuottavia reaktioita ja laitteita, jotka vaativat hallittua jäähdytystä. Pakattu teollisuusjäähdytin voi toimia itsenäisenä jäähdytyslähteenä sopiville prosessisilmukaille.

Kemiallisissa ympäristöissä käytettäessä lämmönvaihtimen materiaalit, jäähdytysnesteen yhteensopivuus, ympäristöolosuhteet ja vaadittavat turvatoimenpiteet on arvioitava huolellisesti.

Miksi ilmajäähdytteiset järjestelmät voivat yksinkertaistaa asennusta

Vähennetyt apulaitteet

Yksi ilmajäähdytteisen pakatun jäähdyttimen tärkeimmistä käytännön eduista on pienempi ulkoisten lämmönvaimentimien tarve. Ilmajäähdytteiseen vakiokokoonpanoon ei tarvita erillistä jäähdytystornia ja jäähdytysvesipumppua.

Tämä voi helpottaa järjestelmän integrointia tiloihin, joissa tilaa on rajoitetusti tai joissa veden puoleisen lisäinfrastruktuurin asentaminen olisi hankalaa.

Soveltuu ulkoasennukseen sopivissa olosuhteissa

Ilmajäähdytteiset jäähdyttimet voidaan asentaa ulos, mikäli laitespesifikaatiot ja ympäristöolosuhteet sen sallivat. Ulkoasennus voi vapauttaa arvokasta tehdastilaa sisätiloissa.

Riittävä ilmavirta lauhduttimen ympärillä on kuitenkin välttämätöntä. Asennuspaikan tulee estää kuuman poistoilman kierrättäminen takaisin lauhduttimeen, koska liian korkeat ympäristön lämpötilat voivat heikentää jäähdytystehoa.

Mitä ostajien tulee ottaa huomioon ennen tilaamista

Laske tarvittava jäähdytyskuorma

Ensimmäinen vaihe on määrittää, kuinka paljon lämpöä jäähdyttimen on poistettava. Ostajien tulee toimittaa toimittajalle laitteen lämpökuorma, halutut tulo- ja poistoveden lämpötilat, veden virtausnopeus, käyttötunnit ja ympäristöolosuhteet.

Näiden tietojen avulla toimittaja voi vahvistaa, onko 3 tonnin kokoonpano sopiva vai tarjoaako erilainen kapasiteetti paremmat käyttökatteet.

Vahvista sähköyhteensopivuus

Vakio-TW-4A-kokoonpano käyttää 380V/50Hz/3Ph tehoa, kun taas räätälöityjä 208–480V/60Hz/3Ph-kokoonpanoja on saatavana.

Kansainvälisten ostajien tulee vahvistaa paikalliset jännitteen, taajuuden, vaiheen, pistokkeen tai sähköliitäntävaatimukset ja sovellettavat sähköstandardit ennen tilauksen tekemistä.

Valitse sopiva höyrystin

Vakiokokoonpanossa käytetään ruostumattomasta teräksestä valmistetussa vesisäiliössä olevaa kierukkaa, kun taas kuori-putkihöyrystin voidaan räätälöidä.

Valinta riippuu prosessinesteestä, vaaditusta virtausnopeudesta, käyttöolosuhteista, huoltotottumuksista ja lämmönsiirtovaatimuksista. Ostajien tulee toimittaa täydelliset prosessitiedot pyytäessään mukautettua kokoonpanoa.

Tarkista kylmäainekokoonpano

Julkaistuissa tuotetiedoissa kylmäainevaihtoehtoina mainitaan R22, R407C, R410A, R134A ja R404A. Kylmäaineen valinta riippuu lopullisesta järjestelmän suunnittelusta, sovellettavista määräyksistä, saatavuudesta ja kohdemarkkinoiden vaatimuksista.

Maahantuojien tulee varmistaa valitun mallin mukana toimitettu tarkka kylmäaine sen sijaan, että oletetaan, että kaikki lisävarusteet sisältyvät yhteen vakiokoneeseen.

Huolto voi vaikuttaa suoraan jäähdyttimen suorituskykyyn

Pidä lauhdutin puhtaana

Koska ilmajäähdytteinen jäähdytin käyttää ympäristön ilmaa hylkimään lämpöä, lauhduttimeen kerääntyvä pöly ja roskat voivat rajoittaa ilmavirtausta ja heikentää lämmönsiirron tehokkuutta.

Säännöllisen tarkastuksen ja puhdistuksen tulisi siksi olla osa huoltoaikataulua, erityisesti pölyisissä teollisuusympäristöissä.

Säilytä riittävä ilmavirta

Jäähdytyslaite tulee asentaa niin, että ilmanotto- ja poistoilman ympärille on riittävästi tilaa. Ilmavirran estäminen tai laitteen asentaminen huonosti tuuletettuun paikkaan voi nostaa käyttölämpötiloja.

Jos useita jäähdyttimiä on asennettu yhteen, myös niiden poistoilmavirta on otettava huomioon kuuman ilman kierrätyksen välttämiseksi.

Tarkkaile veden laatua ja kiertoa

Prosessivesipiiriä tulee ylläpitää jäähdyttimen ja liitettyjen laitteiden vaatimusten mukaisesti. Huono vedenlaatu voi aiheuttaa kerrostumia, korroosiota tai heikentää lämmönsiirtokykyä.

Virtausnopeutta ja veden lämpötilaa tulee myös tarkkailla, jotta epänormaalit käyttöolosuhteet voidaan havaita ajoissa.

Miksi toimittajan tuki on tärkeää teollisuuden jäähdytyksessä?

Teollisuusjäähdytin ei ole erillinen laite. Sen suorituskyky riippuu oikeasta mitoituksesta, asennuksesta, sähköliitännöistä, vedenkierrosta, ilmanvaihdosta ja käyttöolosuhteista. Toimittajatuki on siksi tärkeä osa ostopäätöstä.

TONGWEIliittyy teollisuusilma- ja vesijäähdytteisiin jäähdytysjärjestelmiin, jotka tarjoavat laajan valikoiman jäähdytyskapasiteettia. Yhtiön julkaisemat tuotetiedot kertovat, että sen teollisuusjäähdytinvalikoima kattaa sovellukset muovinjalostus-, lääke-, panimo- ja viinitila-, kemian-, elintarvike- ja muilla aloilla.

Valmistaja ilmoittaa myös, että sillä on yli 15 vuoden kokemus jäähdyttimien suunnittelusta ja valmistuksesta ja se tarjoaa 12 kuukauden takuutuen teollisille jäähdyttimilleen. Ostajien tulee vahvistaa tietyn mallin tarkka takuun laajuus, varaosapolitiikka, käyttöönottotuki ja huoltoehdot ennen ostamista.

Kuinka TONGWEI lähestyy teollisuusprosessien jäähdytystä

TONGWEItarjoaa erilaisia ​​teollisuusjäähdytinkokoonpanoja, mukaan lukien ilmajäähdytteiset, vesijäähdytteiset, glykoli-, kannettavat, matalan lämpötilan, öljy- ja räätälöidyt järjestelmät. Tämä valikoima mahdollistaa jäähdytyskapasiteetin ja järjestelmän rakenteen sovittamisen paremmin yhteen yksittäisten prosessivaatimusten kanssa.

Kansainvälisissä projekteissa räätälöinti voi olla erityisen hyödyllistä, koska sähköstandardit, kylmäainevaatimukset, ympäristön lämpötilat, prosessi-nesteolosuhteet ja asennusympäristöt vaihtelevat markkinoilla.

Käytännöllinen tapa valita 3 tonnin jäähdytin

Jäähdyttimen valinta tulee aloittaa prosessista eikä laitteen nimestä. Ostajien tulee ensin määrittää todellinen lämpökuorma ja vaadittu jäähdytysnesteen lämpötila ja sitten vahvistaa veden virtaus, ympäristön lämpötila, sähkönsyöttö, asennuspaikka ja käyttöaikataulu.

Kun nämä parametrit on määritetty, jäähdytyskapasiteetti ja höyrystimen kokoonpano voidaan valita tarkemmin. Tämä lähestymistapa vähentää riskiä ostaa alimitoitettu yksikkö, joka ei pysty ylläpitämään vaadittua lämpötilaa, tai ylimitoitettu järjestelmä, joka lisää tarpeettomia pääoma- ja käyttökustannuksia.

Miksi pakatut ilmajäähdytteiset jäähdyttimet ovat edelleen tärkeitä

Monissa teollisissa sovelluksissa hyödyllisin jäähdytysjärjestelmä ei välttämättä ole suurin. Oikein pakattu ilmajäähdytteinen jäähdytin voi tarjota erillisen prosessin jäähdytyksen lähteen samalla, kun vältetään vesijäähdytystorniin liittyvä lisäinfrastruktuuri.

The3 tonnin teollisuuspakattu ilmajäähdytteinen jäähdytinalkaenTONGWEIyhdistää 10,8 kW:n jäähdytyskapasiteetin 50 Hz:llä, scroll-kompressoriteknologian, integroidun ilmajäähdytteisen lauhduttimen, ruostumattomasta teräksestä valmistetun vesisäiliöhöyrystimen sekä joustavat teho- ja höyrystinkokoonpanot.

Muovinjalostuksessa, elintarviketuotannossa, kemiankäsittelyssä, laserlaitteissa ja muissa teollisissa sovelluksissa tärkeintä on sovittaa jäähdytin todellisiin prosessiolosuhteisiin. Arvioimalla jäähdytyskuormituksen, lämpötilavaatimukset, vesivirtauksen, sähköyhteensopivuuden, ilmanvaihdon ja huoltotarpeen ennen hankintaa teolliset ostajat voivat rakentaa luotettavamman ja käytännöllisemmän jäähdytysratkaisun.
